ＣＮＣ成形平面研削盤
【シリーズ】
■F-63A-CNC
(２軸ＣＮＣ・左右油圧送り)
■F-63C-CNC
（３軸ＣＮＣ・左右ボールネジ送り）
■F-63AC-CNC
（３軸ＣＮＣ・左右油圧＆ウォームラック送り）

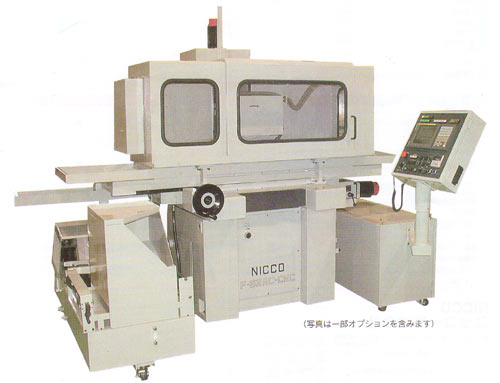

※写真はオプション含みます
|
|
単位 | F-63A-CNC | F-63AC-CNC | F-63C-CNC | |
| 能 力 ・ 容 量 |
テーブル作業面の大きさ | mm | 600×300 | ||
| テーブル移動量（左右） | 680 | ||||
| テーブル移動量（前後） | 350 | ||||
| テーブル上面より 砥石軸中心までの距離 |
430 | ||||
| 加工物最大重量（チャック含む） | kg | 450 | |||
| テ ｜ ブ ル |
テーブルの大きさ | mm | 600×300 | ||
| Ｔ溝（呼び寸法×列数） | 14×3 | ||||
| 左右送り速度（油圧） | m/min | 1〜20 | 1〜20 | - | |
| 左右送り速度（クリープフィード） | mm/min | - | 1〜400 | 1〜20000 | |
| 左右ハンドル１回転送り量 | mm | - | 0.1/1.0 | ||
| 左右ハンドル１目盛送り量 | - | 0.001/0.01 | |||
| 左右自動最小設定単位 | - | 0.001 | |||
| 前後送り速度 | mm/min | 1〜2000 | |||
| 前後ハンドル１回転送り量 | mm | 0.1/1.0 | |||
| 前後ハンドル１目盛送り量 | 0.001/0.01 | ||||
| 前後自動最小設定単位 | 0.001 | ||||
| 上 下 |
上下送り速度 | mm/min | 1〜2000 | ||
| 上下ハンドル１回転送り量 | ｍｍ | 0.1/1.0 | |||
| 上下ハンドル１目盛送り量 | 0.001/0.01 | ||||
| 上下自動最小設定単位 | 0.001 | ||||
| 砥 石 |
砥石の大きさ（外径×幅×内径） | mm | 355×50×127 | ||
| 回転数 | min-1 | 500〜1800 | |||
| モ ｜ タ |
砥石軸 | KW-P | 3.7-4 | ||
| 油圧ポンプ | 1.5-4 | 1.5-4 | - | ||
| 左右送り | KW | 0.9 | |||
| 前後送り | 0.9 | ||||
| 上下送り | 0.9 | ||||
| 潤滑ポンプ | 0.1 | ||||
| 機 械 の 大 き さ |
機械の高さ | mm | 2190 | ||
| 所要重量 | kg | 2450 | 2550 | 2500 | |
| 正味床面積 | mm | 2970×2650 | 2970×2650 | 2970×2650 | |
