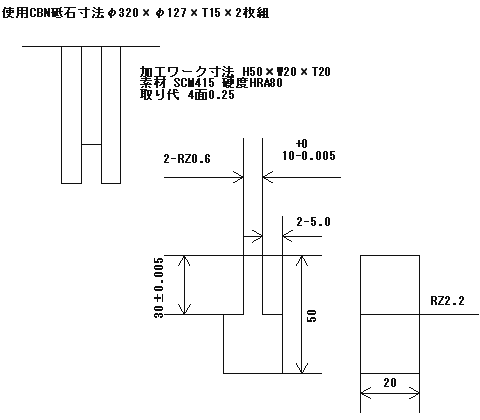

CBN砥石2枚組による高精度高速クリープフィード幅研削加工例

(2側面2端面の4面を同時研削)

CBN砥石2枚の間にスペーサーを介しこの2枚のCBNの間10mmを自社製MX-110SRD型ドレッサー装置により研削ギャップを考慮し高精度に成形した後同装置によりCBN砥石外周ドレスも行います、又 10mmの側面粗さはRZO.6を安定的に確保致します。
又高精度を維持し加工能率向上と砥石寿命維持に必要不可欠な高圧クーラントを使用致しております。

使用機械

NSG-63C-CNC型

使用砥石

ビトリファイドボンドCBN砥石#120-P-150

砥石成形

MX-11OSRD型(自社開発ロータリードレッシング装置)

冷却装置

圧力80kg/c�u lOkg/c�u併用 タンク容量1500L

冷却液

カストロール9954

■４面研削加工時間40秒

---
